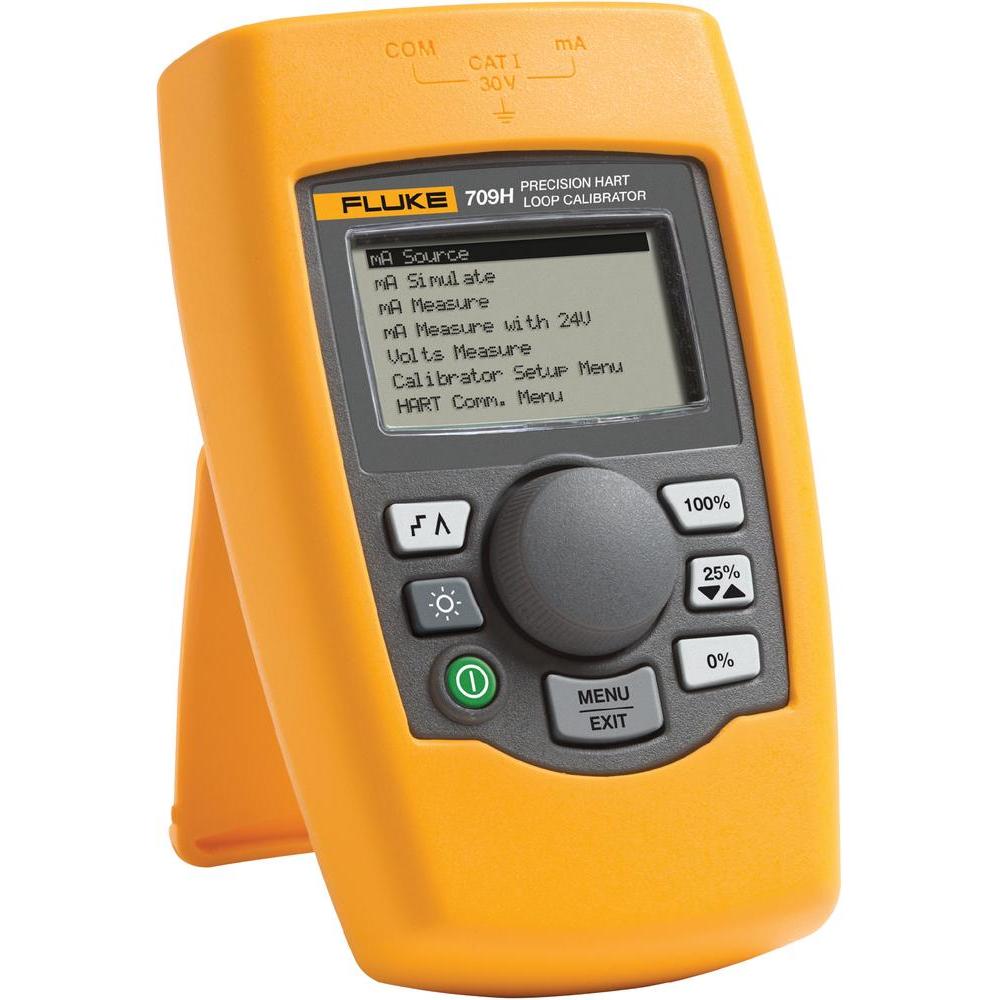

De Fluke 709H mA-luskalibrator is ontworpen voor tijdbesparing en hoogwaardige resultaten. De 709H biedt HART-communicatie en ondersteunt een speciaal geselecteerde set universele en gebruikelijke HART-opdrachten. Hierdoor is de 709H uniek: enerzijds een betaalbare, compacte luskalibrator, anderzijds een krachtig instrument voor HART-communicatie.
Fluke 709h
The Fluke 709H kalibrator is gebouwd rondom een gebruiksvriendelijke interface met een ‘Quick-Set’-encoderdraaiknop. Dit instrument verkort de tijd van het meten, of genereren, van spanning of stroom en het voeden van een lus. De beschermende holster past goed in de hand van de monteur en het grote display met achtergrondverlichting kan gemakkelijk worden afgelezen, zelfs in donkere, krappe werkomgevingen. De 709H biedt het volgende:
- Hoogste nauwkeurigheid in zijn klasse van 0,01% van de uitlezing
- Het robuuste compacte ontwerp werkt op (6) standaard AAA-batterijen
- Intuïtieve gebruikersinterface met ‘Quick-Set’-knop voor snel instellen en gebruiksvriendelijkheid
- Ingebouwde selecteerbare 250Ω-weerstand voor HART-communicatie
- 24V-lusvoeding met mA-meetmodus (-25% tot 125%)
- Resolutie van 1 µA bij mA-bereiken en 1 mV bij spanningsbereiken
- Eenvoudige tweedraads-aansluiting voor alle metingen
- Automatische uitschakeling om de batterij te sparen (instelbaar tot 30 minuten)
- Variabele stap- en stijgtijd in seconden
- Instelbare bereikselectie (0 tot 20 mA of 4 tot 20 mA)
- Kleppentest (simuleren van gemiddelde mA-waarden met %-toetsen)
De HART-specifieke functies en mogelijkheden zijn onder andere:
- Snelle overdracht van kalibratiegegevens. De 709H/Track-software/kabel documenteert de parameters van alle HART-transmitters in uw installatie, in .csv- of in .txt-formaat.
- Loggen of registreren van gegevens over een bepaalde transmitter ten behoeve van storingzoeken. De gegevenslogfunctie heeft een selecteerbare registratie-interval van 1 tot 60 seconden en een logcapaciteit van 9800 records of 99 afzonderlijke sessies. Elke gegevensgroep bevat de meting van de 709H, alle vier procesvariabelen en de standaard statuscondities.
In de communicatormodus kan de gebruiker basisinformatie van het apparaat uitlezen, diagnosetests uitvoeren en de kalibratie van de meeste voor HART-communicatie geschikte transmitters instellen. In het verleden was dit alleen mogelijk met een speciale communicator, een hoogwaardige multifunctionele kalibrator of een laptop met HART-modem. Met de Fluke 709H kan praktisch elke monteur HART-apparatuur servicen en ondersteunen.
| Functies | mA genereren, mA simuleren, mA uitlezen, mA uitlezen/lusvoeding en spanning uitlezen. |
| Bereiken | mA (0 tot 24 mA) en spanning (0 tot 30 V DC) |
| Resolutie | 1 µA bij mA-bereiken en 1 mV bij spanningsbereiken |
| Nauwkeurigheid | 0,01% +/- 2 counts, alle bereiken (bij 23° +/- 5 °C) |
| Bedrijfstemperatuurbereik | -10 °C tot 55 °C (14 °F tot 131°F) |
| Vochtigheidsbereik | 10 tot 95% niet-condenserend |
| Stabiliteit | 20 ppm van volle schaal /°C van -10 °C tot 18 °C en 28 °C tot 55 °C |
| Display | 128 x 64 pixels, grafisch LCD-scherm met achtergrondverlichting, .34″ hoge cijfers |
| Voeding | 6 AAA-alkalinebatterijen |
| Levensduur batterij: | Normaal 40 uur |
| Toegepaste lusspanning | 24 V DC bij 20 mA |
| Overspanningsbeveiliging | 240 V AC |
| Beveiliging tegen overbelastingsstroom | 28 mA DC |
| EMC | EN61326 bijlage A (draagbare instrumenten) |
| Afmetingen (L x B x D) | 15 cm x 9 cm x 3 cm (6 x 3,6 x 1,3 inch) |
| Gewicht | 0,3 kg |
| Inbegrepen accessoires | NIST-traceerbaar kalibratiecertificaat met gegevens, batterijen, meetsnoeren en handleiding |
| Garantie | Drie jaar |

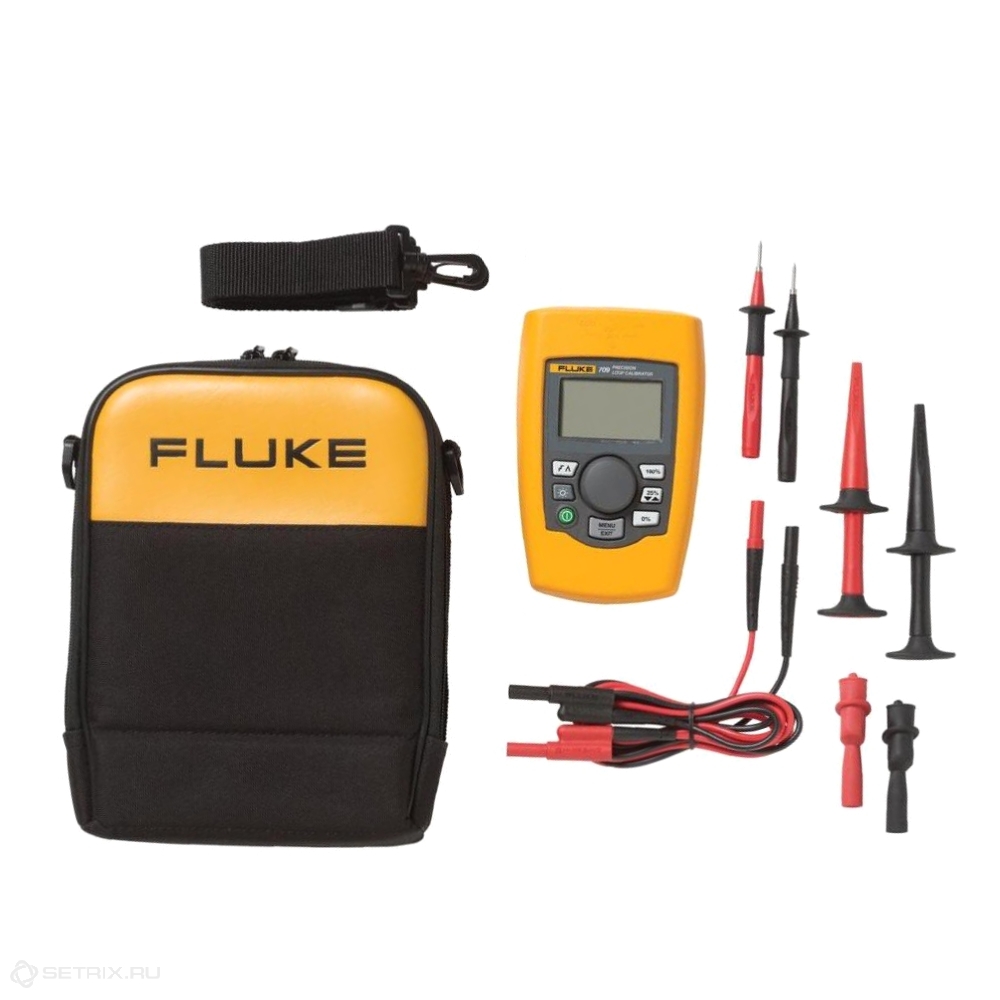

Fluke 709H precisie-stroomluskalibrator met HART-communicatie/diagnose inclusief:
- 754-8016 krokodillenklemmenset
- 75X-8014 set stapelbare meetsnoeren
- TP220-4201 meetprobes
- AC280-5001 Suregrip-haakklemmen
- Draagtas
- Zes AAA-batterijen (geïnstalleerd)
- Cd-rom met producthandleiding
- Beknopte handleiding
- Veiligheidsinformatie
HART-communicatie
De Fluke 709H beschikt over een ingebouwde HART-modem voor communicatie die de volgende opdrachten ondersteunt:
- Melding uitlezen
- Tag, descriptor, kalibratiegegevens uitlezen
- Info over PV (primaire variabele) van sensor uitlezen
- Info over PV-uitgang uitlezen
- Lange tag uitlezen
- Bereiken voor de primaire variabelen schrijven (bovenste en onderste bereikwaarden)
- Vaste stroommodus activeren of deactiveren
- Nulpuntverschuiving instellen
- Nulpunt DAC instellen
- Versterking DAC instellen
De Fluke 709H kan bovendien maximaal twintig configuratiebestanden voor HART-apparatuur opslaan voor uploaden via 709H/Track-software. Configuraties kunnen worden opgeslagen als .csv- of .txt-bestanden. Hierdoor kan de eindgebruiker de gehele installatie voor wat betreft HART-apparatuur documenteren en hoeven er geen duizenden euro’s te worden geïnvesteerd in beheersoftware voor de bedrijfsmiddelen van de installatie.
