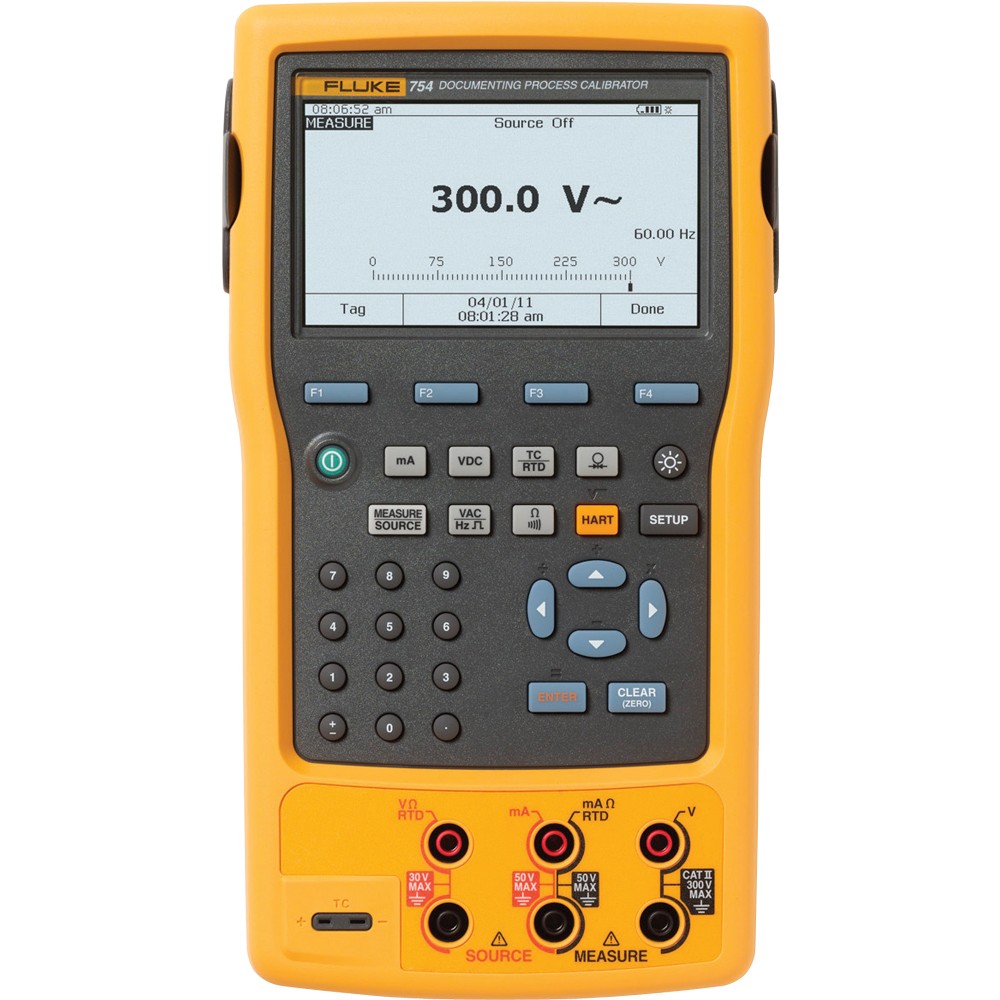

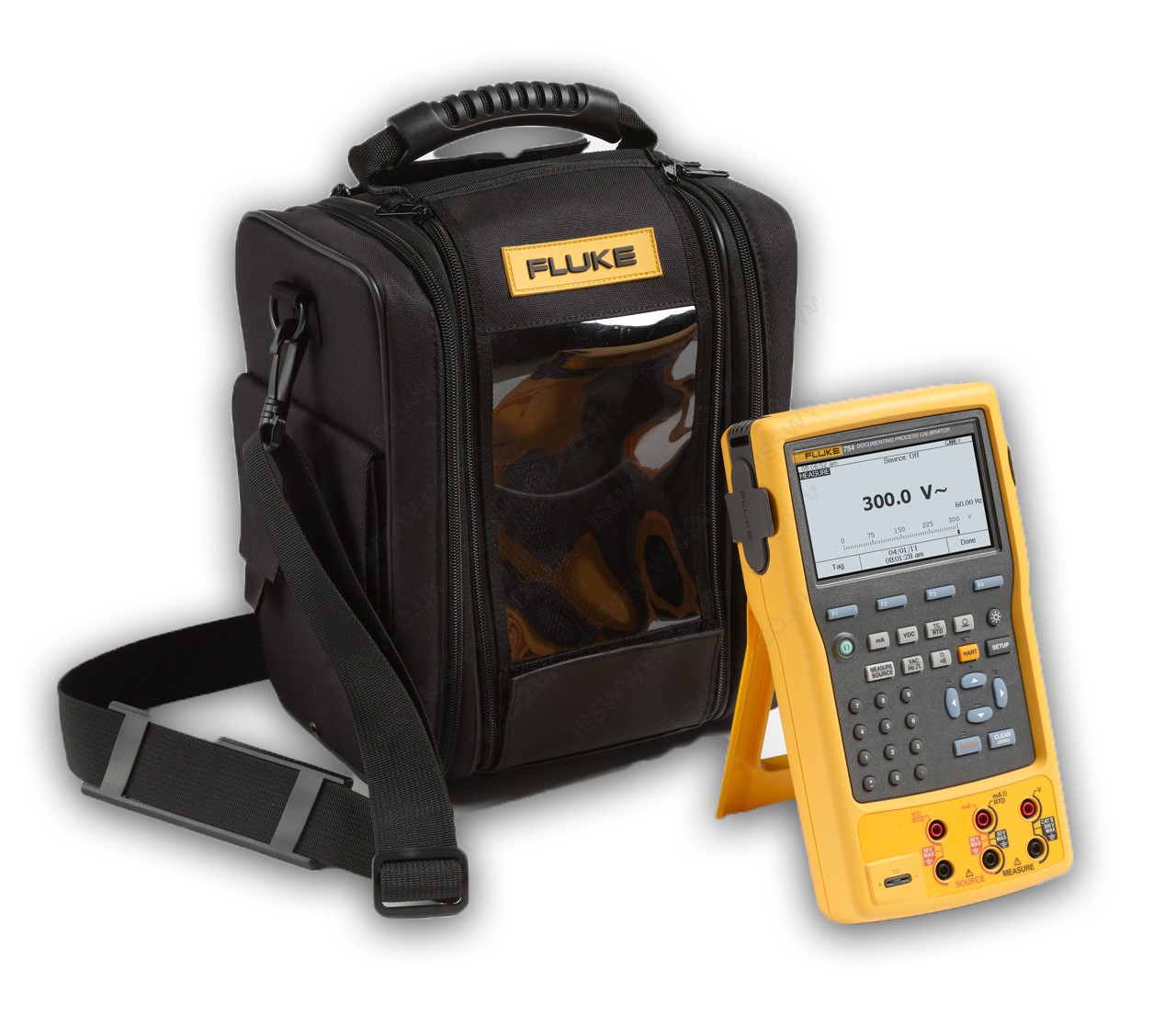

Fluke 754

Home > Wat  > Apparatuur > Fluke 754

De Fluke 754 heeft eigenschappen waarvan we weten dat u ze zult waarderen: hogere nauwkeurigheid, verbeterde betrouwbaarheid, en gemakkelijker af te lezen in donkere omgevingen.

De 754 is een multifunctionele documenterende netvoedingskalibrator waarmee u softwarematig gemaakte procedures, lijsten en instructies kunt downloaden – of gegevens kunt uploaden om deze af te drukken, te archiveren of te analyseren. De 754 is ook uitgerust met een krachtige ingebouwde HART®-interface die geschikt is voor bijna alle dagelijkse taken waarvoor u nu nog een aparte communicator nodig heeft.

  • Meet volt, mA, RTD’s, thermokoppels, frequentie en weerstand om sensoren, transmitters en andere instrumenten te testen
  • Genereert/simuleert volt, mA, thermokoppels, RTD’s, frequentie, weerstand en druk om transmitters te kalibreren
  • Voorziet transmitters door middel van lusvoeding tijdens het meten van voeding en meet gelijktijdig mA
  • Meten/genereren van druk met behulp van een der 29 700Pxx-drukmodules van Fluke
  • Stelt geautomatiseerde vooraf/achteraf-procedures op en voert deze uit om aan bepaalde kwaliteitsprogramma’s of -normen te voldoen Registreert en documenteert resultaten
  • Slaat gedownloade procedures en kalibratiegegevens van maximaal een week op.
  • Biedt veel functies zoals Autostep, eigen meeteenheden, tijdens de meting door gebruiker ingevoerde waarden, het testen van één- en twee-puntsschakelaars, worteltrekfunctie voor drukverschil-flowmeting, programmeerbare meetvertraging enz.
  • Gebruiksvriendelijk
  • Drie jaar garantie
  • Helderwit dubbel display. Geeft zowel gegenereerde als gemeten parameters tegelijkertijd weer.
  • Meertalige interface
  • Oplaadbare Li-Ion-batterij voor 10 uur ononderbroken gebruik. Inclusief gasmeter.
  • Verwerking van snel pulserende RTD-transmitters en PLC’s, met pulsen van slechts 1 ms.
  • Wordt geleverd met DPC/Track-samplesoftware.
  • Compatibel met vele softwarepakketten voor bedrijfsmiddelenbeheer.

HART-functies
De 754 is ontworpen voor bijna alle dagelijkse taken die u nu met een aparte communicator uitvoert. In feite biedt hij de communicatiemogelijkheden van de 375 HART-communicator.

  • Vraagt geen externe doos of tweede instrument voor dagelijkse HART-kalibratie en -onderhoud.
  • Biedt snelle HART-communicatie.
  • Ondersteunt populaire modellen HART-transmitters met meer apparaat-specifieke commando-ondersteuning dan welke andere HART-veldkalibrator dan ook.
  • Werkt met meerdere masters, salvomodus en multi-drop-uitvoeringen.
  • Kan eenvoudig worden geüpdatet wanneer extra instrumenten worden toegevoegd en nieuwe HART-versies uitkomen.
  • Stelt vragen om het apparaattype, de fabrikant, het model en de aanduiding te bepalen.
  • Wijst de sensoren van temperatuurtransmitters met dubbele sensoren opnieuw toe.
  • Geeft de HART PV-functie en digitale output van de intelligente transmitter weer terwijl de analoge mA-output wordt gemeten.
  • Leest en schrijft HART-configuratiefuncties om veldaanpassingen te maken op punten binnen PV-bereik, demping en andere belangrijke instellingen voor de configuratie.
  • Voorziet intelligente transmitters van een nieuw label door het HART-aanduidingenveld uit te lezen of ernaartoe te schrijven.


Veelzijdige ondersteuning van HART-protocol

Fabrikant Drukinstrumenten Temperatuurinstrumenten Coriolisinstrumenten
ABB/Kent-Taylor 600T 658T1
ABB/Hartmann & Braun Contrans P 1,
AS 800-serie
Endress & Hauser CERABAR S,
CERABAR M,
DELTABAR S		 TMT 122 1,TMT 182 1,
TMT 1621
Foxboro Eckardt TI/RTT201
Foxboro/Invensys I/A Pressure
Fuji FCX
FCXAZ		 FRC
Honeywell ST3000 STT25T 1,
STT25H1
Micro Motion 2000
2000 IS
9701
9712
9739
Moore Products 3441
Rosemount 1151
2088
3001C
3051, 3051S		 3044C
644
3144
3244, 3144P
Siemens SITRANS P DS
SITRANS P ES
SMAR LD301 TT3011
Viatran I/A Pressure
Wika UNITRANS T32H1
Yokogawa EJA YTA 110, 310
and 320

1Sensortrim niet ondersteund

De 754 ondersteunt de opdrachten van het HART-protocol versie 5.7. Dankzij het geheugen van 2 MB kan de 754 een aanzienlijke verzameling HART-instructies:

  • Universele commando’s bieden functies die in alle veldapparaten zijn toegepast, bijvoorbeeld fabrikant en apparaattype lezen, primaire variabele (PV) lezen, of stroomuitgang en bereik lezen.
  • Common practice commando’s bieden functies die voor veel, maar niet alle, veldapparaten gebruikelijk zijn, bijvoorbeeld meerdere variabelen weergeven, dempingstijd instellen, of lustest uitvoeren.
  • Apparaat-specifieke commando’s bieden functies die voor een bepaald veldapparaat uniek zijn, bijvoorbeeld sensorinstelling.



HART-bedrijfsmodi worden ondersteund

  • In Point to Point-modus, de meestgebruikte modus, wordt de 754 aangesloten op een enkel HART-apparaat in een 4-20 mA-lus.
  • In Multi-Drop-modus kunnen meerdere HART-instrumenten op een bus worden aangesloten. De 754 zoekt ze op, identificeert adressen die in gebruik zijn en stelt u in staat het instrument voor kalibratie en gerelateerde functies te selecteren.
  • In salvomodus zendt het HART-instrument salvo’s gegevens zonder te wachten op ondervraging door een hoofdunit. De 754 kan transmitters tijdens het meten of kalibreren uit salvomodus halen en deze later weer in salvomodus terugzetten.


Drukmodules

Geschikt voor bijna elke drukmeting, zoals overdruk, drukverschil, dual (compound) druk, absolute druk en vacuüm.

  • Geeft meetwaarden van druk weer in een van 10 verschillende drukeenheden die u bij de kalibratorinstellingen aangeeft.
  • Robuuste behuizing van gegoten urethaan beschermt de modules tegen ruwe behandeling en zware omstandigheden.
  • Met interne temperatuurcompensatie van 0º tot 50º C voor volledige nauwkeurigheid.
  • Wordt geleverd met NIST traceerbaar kalibratiecertificaat.
  • Voor een betere kostenbeheersing kunnen modules lokaal worden gekalibreerd.

Een serie van 29 optionele drukmodules biedt functies voor drukkalibratie en metingen. Er zijn achtentwintig modules beschikbaar, met een basisnauwkeurigheid vanaf 0,05%. De meetbereiken beginnen bij 0 — 1 bij de H20 (0 — .25kPa) en gaan tot 0 — 10.000 psi (0 — 70.000 kPa). Aanvullende informatie over drukmodules is beschikbaar op de homepage voor drukmodules.

Geautomatiseerde procedures

Hiermee kunt u snel ijzersterke, geautomatiseerde kalibratieprocedures opstellen voor lineaire transmitters, drukverschil-flowtransmitters, en één- en tweepuntsschakelaars. Kies de juiste meet- en/of genereerfuncties en vul het sjabloon voor de procedure in. De 750-serie doet de rest. Het instrument voert de meting snel uit, berekent de fouten en geeft de eindresultaten weer, waarbij de punten die buiten de tolerantie vallen donker zijn weergegeven.

Eigen meeteenheden

Hiermee kunt u koppelingen aanbrengen tussen meeteenheden, bijvoorbeeld tussen mV en ºC of ºF. Zodoende kunt u de Fluke 750-serie gebruiken met millivolt outputaccessoires, zoals de Fluke 80T-IR- temperatuurmeetprobe, en testen documenteren waarin niet-ondersteunde eenheden worden gebruikt, zoals ddeltjes per miljoen o0f omwentelingen per minuut.

Door de gebruiker ingevoerde waarden

Hierdoor kunnen technici door andere instrumenten, bijv. afleesinstrumenten, gegenereerde en/of gemeten kalibratiegegevens registreren.

Kalibratie van eindschakelaars

Procedures voor snelle, geautomatiseerde kalibratie van één- en tweepuntsschakelaars voor spanning, stroom, temperatuur en druk.

Kalibratie van drukverschil-flowmeters

Routines maken gebruik van een worteltrekfunctie om de drukverschil-flowmeters direct te kalibreren.
Multifunctioneel

Kalibreert temperatuur, druk, spanning, stroom, weerstand en frequentie. Aangezien hij zowel meet als genereert, kunt u alles met een robuust meetinstrument oplossen en kalibreren.

Krachtig, maar gebruiksvriendelijk

Het overzichtelijke menugestuurde display leidt u door elke taak. U kunt al binnen een paar minuten, niet pas na dagen aan het werk. Met de programmeerbare kalibratieroutines kunt u geautomatiseerde vooraf/achteraf-procedures opstellen en uitvoeren voor een snel, consistent kalibratieproces.

Registreert en documenteert resultaten

Ter ondersteuning van uw ISO-9000- of overheidsnormen registreert de Fluke 754 kalibratiegegevens, zodat u in het veld niet hoeft te worstelen met pen en papier. Met de USB-interface kunt u de gegevens naar een PC overzetten, waardoor u de tijd bespaart die u bij terugkomst in de werkplaats nodig had voor handmatige invoer.

Echt draagbaar

Klein genoeg zodat hij gemakkelijk in een gereedschapstas past en op moeilijk bereikbare plaatsen kan worden gebruikt. Gaat een hele werkdag mee op een oplaadbare Li-ion-batterij.

Robuust en betrouwbaar

Vertrouw op de robuuste constructie van Fluke voor de grootste nauwkeurigheid en betrouwbaarheid onder zware omstandigheden. Overmolding-behuizing van urethaan beschermt tegen ruwe behandeling in industriële omgevingen.

Helderwit display

Gegevens kunnen bij elk licht worden uitgelezen. Schermverlichting met drie (3) standen.

Softkeys

Druk op een enkele toets en u heeft toegang tot uitgebreide functies zoals takenlijsten, geautomatiseerde procedures, schaalinstelling, min/max, stap- en stijgfuncties en geheugen bekijken.

Drie bedrijfsmodi

Meten, Genereren, of gelijktijdig Meten/Genereren, – waarmee technici met slechts een instrument problemen kunnen oplossen en instrumenten kunnen kalibreren of onderhouden.

Meertalige interface

Weergave van instructies in het Engels, Frans, Duits, Spaans, en Italiaans.

Ingebouwde algebraïsche calculator

Voorzien van vier functies – inclusief worteltrekken – voor het opslaan, inroepen en uitvoeren van berekeningen die nodig zijn voor het instellen van instrumenten of het evalueren van gegevens in het veld. Stel de genereerfunctie hiermee in op een berekende waarde. Een potlood en papier of een aparte calculator zijn niet nodig.

Programmeerbare meetvertraging

Geïntegreerde geautomatiseerde procedures maken kalibratie van langzaam reagerende instrumenten mogelijk.

Meetnauwkeurigheid
DC-spanning
 1 jaar  2 jaar
100.000 mV  0,02% + 0,005 mV  0,03% + 0,005 mV
3,00000 V  0,02% + 0,00005 V  0,03% + 0,00005 V
30,0000 V  0,02% + 0,0005 V  0,03% + 0,0005 V
300,00 V  0,05% + 0,05 V  0,07% + 0,05 V
AC-spanning
Bereik
40 tot 500 Hz		  Resolutie  1 jaar 2 jaar
3,000 V  0,001 V  0,5% + 0,002 V  1,0% + 0,004 V
30,00 V  0,01 V  0,5% + 0,02 V  1,0% + 0,04 V
300,0 V  0,1 V  0,5% + 0,2 V  1,0% + 0,2 V
DC-stroom
 1 jaar  2 jaar
30,000 mA  0,01% + 5 uA  0,015% + 7 uA
110,00 mA  0,01% + 20 uA  0,015% + 30 uA
Weerstand
 1 jaar  2 jaar
10,000 Ω  0,05% + 50 mΩ  0,07% + 70 mΩ
100,00 Ω  0,05% + 50 mΩ  0,07% + 70 mΩ
1,0000 kΩ  0,05% + 500 mΩ  0,07% + 0,5 Ω
10,000 kΩ  0,1% + 10 Ω  0,15% + 15 Ω
Frequentie
 Resolutie  Nauwkeurigheid (2 jaar)
1,00 tot 110,00 Hz  0,01 Hz  0,05 Hz
110,1 tot 1100,0 Hz  0,1 Hz  0,5 Hz
1,101 tot 11,000 kHz  0,001 kHz  0,005 kHz
11,01 tot 50,00 kHz  0,01 kHz  0,05 kHz



Nauwkeurigheid bij genereren
DC-spanning
 1 jaar  2 jaar
100,000 mV  0,01% + 0,005 mV  0,015% + 0,005 mV
1,00000 V  0,01% + 0,00005 V  0,015% + +0,0005 V
15,0000 V  0,01%+0,0005 V  0,015% + +0,0005 V
DC-stroom
 1 jaar 2 jaar
22,000 mA (Genereren)  0,01% + 0,003 mA  0,02% + 0,003 mA
Verzamelstroom (Simuleren)  0,02% + 0,007 mA  0,04% + 0,007 mA
Weerstand
 1 jaar  2 jaar
10,000 Ω  0,01% + 10 mΩ  0,015% + 15 mΩ
100,00 Ω  0,01% + 20 mΩ  0,015% + 30 mΩ
1,0000 kΩ  0,02% + 0.2 Ω  0,03% + 0.3 Ω
10,000 kΩ  0,02% + 3 Ω  0,03% + 5 Ω
Frequentie
 2 jaar
0,1 tot 10,99 Hz  0,01 Hz
0,01 tot 10,99 Hz  0,01 Hz
11,00 tot 109,99 Hz  0,1 Hz
110,0 tot 1099,9 Hz  0,1 Hz
1,100 tot 21,999 kHz  0,002 kHz
22,000 tot 50,000 kHz  0,005 kHz



Technische gegevens
Gegevens-logfuncties
Meetfuncties:  Spanning, stroom, weerstand, frequentie, temperatuur, druk
Uitleessnelheid:  1, 2, 5, 10, 20, 30, of 60 metingen/minuut
Maximale registratielengte:  8000 metingen (7980 bij 30 of 60 metingen/minuut)
Stijgfuncties
Genereerfuncties:  Spanning, stroom, weerstand, frequentie, temperatuur
Snelheid:  4 stappen/seconde
Inschakelingsdetectie:  Doorgang of spanning (doorgangsdetectie niet beschikbaar tijdens het genereren van stroom)
Lusvoedingsfunctie
Spanning:  Instelbaar, 26 V
Nauwkeurigheid:  10%, 18 V minimum bij 22 mA
Maximale stroomsterkte:  25 mA, beschermd tegen kortsluiting
Maximale ingangsspanning:  50 V DC
Stapfuncties
Genereerfuncties  Spanning, stroom, weerstand, frequentie, temperatuur
Handmatige stapfunctie  Instelbare stap, wijzigen met pijltoetsen
Autostep  Volledig programmeerbaar op functie, startvertraging, stapwaarde, tijd per stap, herhaling



Omgevingsdata
Bedrijfstemperatuur
 -10°C tot +50°C
Opslagtemperatuur
 -20 °C tot +60 °C
Stof-/waterdichtheid
 Voldoet aan IP52, IEC 529
Hoogte tijdens bedrijf
 3000 m boven gemiddel zeeniveau (9842 ft)



Veiligheidsspecificaties
Goedkeuring door instanties
 CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111 en EN610-1:1993



Mechanische en algemene specificaties
Afmetingen
 136 x 245 x 63 mm (5.4“ x 9.6 x 2.5)
Gewicht
 1,2 kg
Batterijen
Interne batterijset, Li-ion:  7,2V, 4400mAh, 30 Wh
Gebruiksduur van batterij:
 Normaal >8 uur
Batterijen vervangen
 Vervang zonder de kalibrator te openen. Geen hulpmiddelen nodig.
Poortaansluitingen aan zijkant
 Drukmoduleconnector
 Usb-interface voor aansluiting op uw pc
 Aansluiting voor optionele batterijlader/netadapter
Gegevensopslagcapaciteit
 Kalibratiegegevens van 1 week
90 dagen-specificaties
 Het standaard specificatie-interval voor de 750-serie is 1 en 2 jaar.
 Typische meet- en genereernauwkeurigheid over 90 dagen kan worden geschat door
 de specificaties ‘% van meetwaarde’ of ‘% van uitgangssignaal’ van een jaar door 2 te delen.
 Vloerspecificaties, uitgedrukt in ‘% van volle schaal’ of
 ‘aantallen’ of ‘ohm’ blijven constant.



Temperatuur, RTD’s (weerstandtemperatuurdetectors)
Graden of % van uitlezing
Type (α) Bereik °C Meting °C Bronspanning Bron °C Toelaatbare stroom
1 jaar 2 jaar   1 jaar 2 jaar
100 Ω Pt (385) -200 tot 100
100 tot 800		 0,07 °C
0,02 % + 0,05 °C		 0,14 °C
0,04 % + 0,10 °C		 1 mA 0,05 °C
0,0125 % + 0,04 °C		 0,10 °C
0,025 % + 0,08 °C		 0,1 tot 10 mA
200 Ω Pt (385) -200 tot 100
100 tot 630		 0,07 °C
0,02 % + 0,05 °C		 0,14 °C
0,04 % + 0,10 °C		 500 μA 0,06 °C
0,017 % + 0,05 °C		 0,12 °C
0,034 % + 0,10 °C		 0,1 tot 1 mA
500 Ω Pt (385) -200 tot 100
100 tot 630		 0,07 °C
0,02 % + 0,05 °C		 0,14 °C
0,04 % + 0,10 °C		 250 μA 0,06 °C
0,017% + 0,05 °C		 0,12 °C
0,034 % + 0,10 °C		 0,1 tot 1 mA
1000 Ω Pt (385) -200 tot 100
100 tot 630		 0,07 °C
0,02 % + 0,05 °C		 0,14 °C
0,04% + 0,10 °C		 150 μA 0,06 C
0,017 % + 0,05 °C		 0,12 C
0,034 % + 0,10 °C		 0,1 tot 1 mA
100 Ω Pt (3916) -200 tot 100
100 tot 630		 0,07 °C
0,02 % + +0,05 °C		 0,14 °C
0,04 % + +0,10 °C		 1 mA 0,05 °C
0,0125 % + 0,04 °C		 0,10 °C
0,025 % + 0,08 °C		 0,1 tot 10 mA
100 Ω Pt (3926) -200 tot 100
100 tot 630		 0,08 °C
0,02 % + +0,06 °C		 0,16 °C
0,04 % + +0,12 °C		 1 mA 0,05 °C
0,0125 % + 0,04 °C		 0,10 °C
0,025 % + 0,08 °C		 0,1 tot 10 mA
10 Ω Cu (427): -100 tot 260 0,2 °C 0,4 °C 3 mA 0,2 °C 0,4 °C 0,1 tot 10 mA
120 Ω Ni (672) -80 tot 260 0,1 °C 0,2 °C 1 mA 0,04 °C 0,08 °C 0,1 tot 10 mA



Temperatuur, thermokoppels
Type Bron °C Meting °C Bron °C
1 jaar 2 jaar 1 jaar 2 jaar
E -250 tot -200 1.3 2 0.6 0.9
-200 tot -100 0.5 0.8 0.3 0.4
-100 tot 600 0.3 0.4 0.3 0.4
600 tot 1000 0.4 0.6 0.2 0.3
N -200 tot -100 1 1.5 0.6 0.9
-100 tot 900 0.5 0.8 0.5 0.8
900 tot 1300 0.6 0.9 0.3 0.4
J -210 tot -100 0.6 0.9 0.3 0.4
-100 tot 800 0.3 0.4 0.2 0.3
800 tot 1200 0.5 0.8 0.3 0.3
K -200 tot -100 0.7 1 0.4 0.6
-100 tot 400 0.3 0.4 0.3 0.4
400 tot 1200 0.5 0.8 0.3 0.4
1200 tot 1372 0.7 1 0.3 0.4
B -250 tot -200 1.7 2.5 0.9 1.4
-200 tot 0 0.6 0.9 0.4 0.6
0 tot 400 0.3 0.4 0.3 0.4
B 600 tot 800 1.3 2 1 1.5
800 tot 1000 1 1.5 0.8 1.2
1000 tot 1820 0.9 1.3 0.8 1.2
R -20 tot 0 2.3 2.8 1.2 1.8
0 tot 100 1.5 2.2 1.1 1.7
100 tot 1767 1 1.5 0.9 1.4
S -20 tot 0 2.3 2.8 1.2 1.8
0 tot 200 1.5 2.1 1.1 1.7
200 tot 1400 0.9 1.4 0.9 1.4
1400 tot 1767 1.1 1.7 1 1.5
C 0 tot 800 0.6 0.9 0.6 0.9
800 tot 1200 0.8 1.2 0.7 1
1200 tot 1800 1.1 1.6 0.9 1.4
1800 tot 2316 2 3 1.3 2
L -200 tot -100 0.6 0.9 0.3 0.4
-100 tot 800 0.3 0.4 0.2 0.3
800 tot 900 0.5 0.8 0.2 0.3
U -200 tot 0 0.6 0.9 0.4 0.6
0 tot 600 0.3 0.4 0.3 0.4
BP 0 tot 1000 1 1.5 0.4 0.6
1000 tot 2000 1.6 2.4 0.6 0.9
2000 tot 2500 2 3 0.8 1.2
XK -200 tot 300 0.2 0.3 0.2 0.5
300 tot 800 0.4 0.6 0.3 0.6

HART-documenterende proceskalibrator inclusief:

  • BC7240-batterijlader
  • BP7240 Li-ion-batterijset
  • DPCTrack 2™-demosoftware
  • Gebruiksaanwijzing
  • NIST traceerbaar kalibratierapport en gegevens
  • Drie sets TP220-testsondes met drie sets krokodillenklemmen met extra lange tanden
  • Twee sets AC280-haakklemmen
  • C799 zachte veldtas
  • Usb-communicatiekabel, Fluke 754HHC HART-communicatiekabel
